QTL系列錐套P+型

QTL系列錐套P+型錐套是一種在機械傳動等領域廣泛應用的重要部件,此類型號錐套較為特殊,詳情請咨詢隆德技術人員。

產品手冊索取




產品特點

QTL型錐套很容易安裝在錐孔上,并通過擰緊螺釘緊壓在軸上。錐孔壓緊錐套并緊固在軸上,因此就不需要額外的鍵或銷子。

為確保產品質量,我們采用先進的檢測設備,如三坐標測量?jī)x、硬度計、金相分析儀等,對錐套的尺寸精度、硬度、金相組織等進行精確檢測,確保每一件產品都符合高標準的制造要求。

一般采用優質結構鋼或高牌號灰鑄鐵,表面發藍處理,使錐套具備較好的防腐蝕性能。

連接牢固,不易松動,有效防止設備在運行過程中出現意外事故,保障操作人員的安全。

無論是在高溫、低溫、潮濕還是多塵等惡劣環境下,QTL 錐套都能保持良好的性能,具有較強的環境適應性。

安裝過程迅速,能夠大大縮短設備的停機時間,提高生產效率。拆卸同樣方便,便于設備的維護和部件的更換。

QTL錐套在工程制造、汽車行業、建筑行業中都有廣泛應用。

在汽車的發動機、變速器、傳動軸等部件之間的連接中,QTL 錐套發揮著重要作用。它能夠有效地傳遞動力,同時適應汽車在不同路況下的運行需求。

在各類機床,如車床、銑床、鉆床等設備中,QTL 錐套用于連接電機軸與主軸箱,實現動力的傳遞。它能夠確保高精度的傳動,保證加工精度和效率。

技術參數

點擊圖片放大

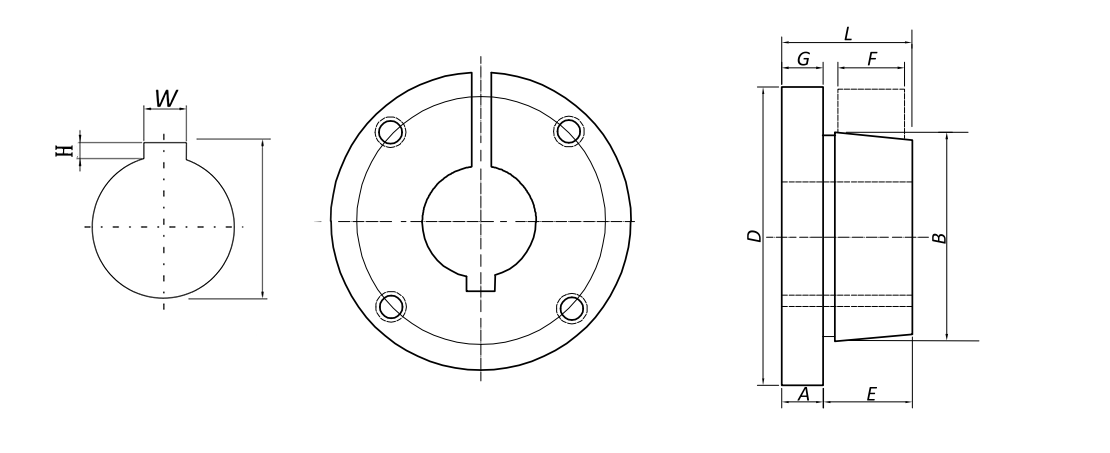

■產品本體結構詳見如上圖

上圖為QTL系列錐套P+型套尺寸圖。


■尺寸表

QTL錐套型號

主要
尺寸

六角螺釘

孔徑

鍵槽

孔徑

鍵槽

A

B

D

E

*F

**G

L

螺栓分布圓直徑

(W)×(H)

(W)×(H)

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

P+

1  3/4

8 15/62

11  3/4

7  5/8

7  1/4

5/8

9  3/8

10

4 1x9 1/2

2 15/16

3/4x3/8

4  5/8

1 1/4x5/8

3

4  3/4

3  1/8

4  7/8

3  3/16

4 15/16

3  1/4

5

3  5/16

7/8x7/16

5  1/4

3  3/8

5  3/8

3  7/16

5  7/16

3  1/2

5  1/2

3  5/8

5  5/8

1 1/2x3/4

3  3/4

5  3/4

3  7/8

1x1/2

5  7/8

1 1/2x1/4

3 15/16

5 15/16

4

6

4  1/8

6  1/4

4  3/16

6  3/8

4  1/4

6  1/2

4  3/8

6  5/8

1 3/4x1/8

4  7/16

6  3/4

4  1/2

6  7/8

-

-

7

注:

*F=配合孔長度

**G=QTL錐套與配合輪轂之間的間隙

帶“+”標記的型號請具體咨詢本公司

錐套內孔范圍

QTL錐套型號

最小孔徑

最大孔徑

全鍵槽

淺鍵槽

無鍵槽

inch

inch

inch

inch

JA

3/8

1

1  3/16

1 1/4

SH

1/2

1 3/8

1 5/8

1 11/16

SDS

1/2

1 5/8

1 15/16

2

SD

1/2

1 5/8

1 15/16

2

SK

1/2

2 1/8

2 1/2

2 5/8

SK

1/2

2 1/8

2 1/2

2  9/16

SF

1/2

2 1/4

2 7/8

2 15/16

E

7/8

2 7/8

3 1/2

-

F

1

3 1/4

3 15/16

4

J

11/2

3 13/16

4 1/2

-

M

2

4 11/16

5 1/2

-

N

2  7/16

5 1/16

5 7/8

-

P

2 15/16

5 13/16

7

-

W

4

7 1/2

8 1/2

-

S

6

8 1/4

10

-


安裝說明

QTL系列錐套P+型錐套的安裝方式為正向安裝。

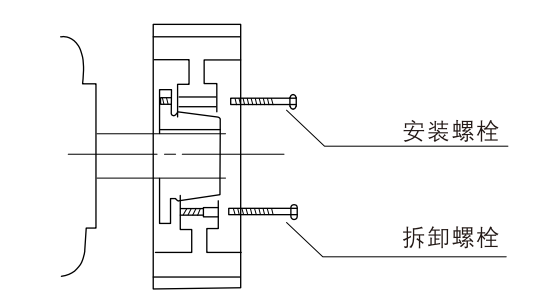

襯套法蘭朝向電機,如下圖所示。


安裝:將QTL錐套安裝在產品輪轂上,通過產品輪轂上的鉆孔插入螺栓。將螺栓擰緊到錐套法蘭的螺紋孔中。將松散組裝的部件(法蘭頭)滑動到軸上所需的位置。將每個螺帽交替均勻地?cái)Q緊至規定的扳手扭矩。
拆卸:拆卸螺栓,將其放入產品中心的螺紋孔中。當它們被拉起時,它們將充當錐套法蘭上的千斤頂螺絲,以釋放錐套和輪轂之間的抓緊力。





×
