一對嚙合齒輪的傳動比為基準圓直徑的反比例。也和齒數，轉速成正比例。
基準圓直徑：d
齒數：Z
轉速：n(rpm)
轉速 i =?dB / dA =ZB / ZA=nB / nA
壓力角也就是齒傾角。
標準壓力角為20°。
也有14.5°的壓力角，但因為強度較不高，所以不怎么使用。
模數是表示齒輪的齒形狀大小的數值。
只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。
模數 m = 基準圓直徑（PCD）/ 齒數（Z）
齒間距P=圓周率×模數=πm
徑節制DP=m×25.4
齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。
齒高就是齒頂到齒底到尺寸，通常用h表示。齒頂高=m
齒底高=1.25m
齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2
點擊圖片放大

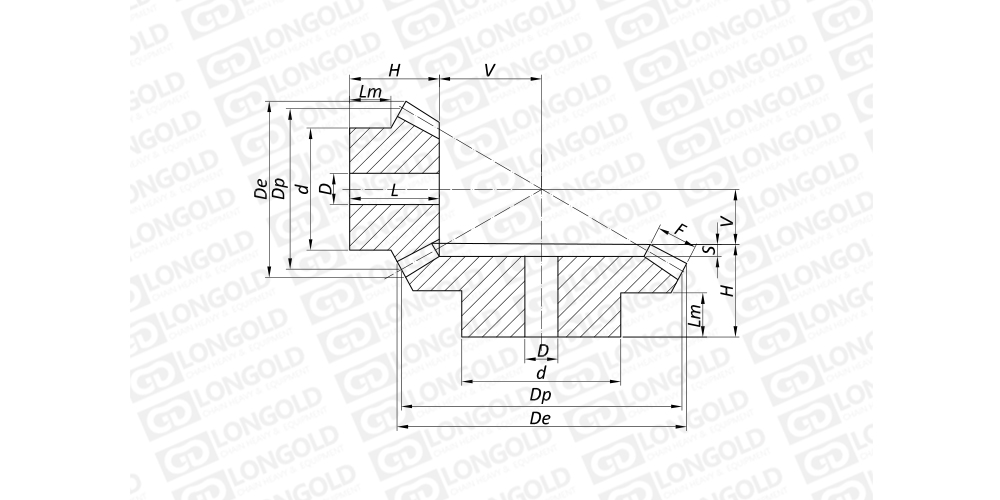

■產品本體結構詳見如上圖
上圖為錐齒輪的結構圖。
可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。
■尺寸表
壓力角 20°
|
模數M |
齒數Z |
De |
Dp |
H |
F |
d |
D |
V |
L |
Lm |
S |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||
|
1.5 |
16 |
27.1 |
24 |
20.3 |
8 |
20.3 |
8 |
10.7 |
- |
11.8 |
- |
|
24 |
37.2 |
36 |
24.9 |
8 |
28.3 |
8 |
7.1 |
22.7 |
16.0 |
2.2 |
|
|
2 |
16 |
36.2 |
32 |
25.2 |
10 |
25.3 |
8 |
14.8 |
- |
13.8 |
- |
|
24 |
49.7 |
48 |
27.2 |
10 |
32.3 |
8 |
9.8 |
24.7 |
16.0 |
2.5 |
|
|
2.5 |
16 |
45.2 |
40 |
30.8 |
13 |
32.3 |
12 |
18.2 |
- |
16.4 |
- |
|
24 |
62.1 |
60 |
34.0 |
13 |
45.3 |
16 |
12.0 |
30.8 |
20.0 |
3.2 |
|
|
3 |
16 |
54.3 |
48 |
32.4 |
14.5 |
40.3 |
12 |
22.6 |
- |
16.4 |
- |
|
24 |
74.5 |
72 |
36.2 |
14.5 |
55.3 |
16 |
14.8 |
32.0 |
20.0 |
4.2 |
|
|
3.5 |
16 |
63.3 |
56 |
40.4 |
18 |
45.3 |
16 |
25.6 |
- |
20.4 |
- |
|
24 |
86.9 |
84 |
44.2 |
18 |
55.3 |
20 |
16.8 |
40.0 |
25.0 |
4.2 |
|
|
4 |
18 |
72.4 |
64 |
46.8 |
18 |
50.3 |
16 |
31.2 |
- |
25.4 |
- |
|
24 |
99.3 |
96 |
45.5 |
18 |
60.3 |
20 |
20.5 |
40.0 |
25.0 |
5.5 |
|
|
4.5 |
16 |
81.4 |
72 |
47.6 |
20 |
60.3 |
20 |
35.4 |
- |
25.1 |
- |
|
24 |
111.7 |
108 |
57,8 |
20 |
80.3 |
25 |
23.2 |
51.3 |
35.0 |
6.5 |
|
|
5 |
16 |
90.5 |
80 |
54.1 |
24 |
60.3 |
25 |
37.9 |
- |
25.4 |
- |
|
24 |
124.1 |
120 |
61.1 |
24 |
80.3 |
30 |
24.9 |
54.5 |
35.0 |
6.6 |
| BG | B |
- |
M2 |
- |
16 | 24 |
|
（1） |
（2） |
|
（3） |
|
（4） | （5） |
（1）錐齒輪
（2）齒輪形式
（3）模數
（4）齒數
（5）配對齒數
