拆裝便捷、結構緊湊、標準化程度高。
通過錐面壓緊達到高同心度和無間隙配合，從而有效提高了傳動效率。
耐沖擊、壽命長、可靠性好。適宜在啟動、換向頻繁、重載荷和其它沖擊劇烈的場合應用。
通用性好，應用面廣。僅用少數規格即能滿足各種傳動件與不同直徑的軸的聯結要求。
易標準化、系列化，適于大規模專業化。
通用材質：普通灰鐵(HT250)。
高強度要求：球墨鑄鐵(QT200)、鋼件(C45)等。
用不銹鋼制造的BTL錐套，可以與其它不銹鋼材料制造的鏈輪、離合器、齒輪等傳動件配套使用。
普通錐套與其他傳動件組合使用時，在啟動、換向頻繁的場合，由于沖擊載荷大會造成內孔及鍵槽的損壞，精度降低，嚴重時使整個傳動零件報廢。
采用了BTL錐套后，就會大大減少這種現象的發生，即使出現內孔及鍵槽損壞的情況，只要取下錐套，更換一個相同規格的錐套就可以恢復使用。
大大提高傳動件的使用壽命并降低了維修費用。
BTL錐套廣泛用于皮帶輪、同步帶輪、鏈輪、齒輪、傘齒輪、聯軸器、滾筒、滑輪、攪拌器、葉輪、風扇以及其它需要與軸聯結的產品上。
點擊圖片放大

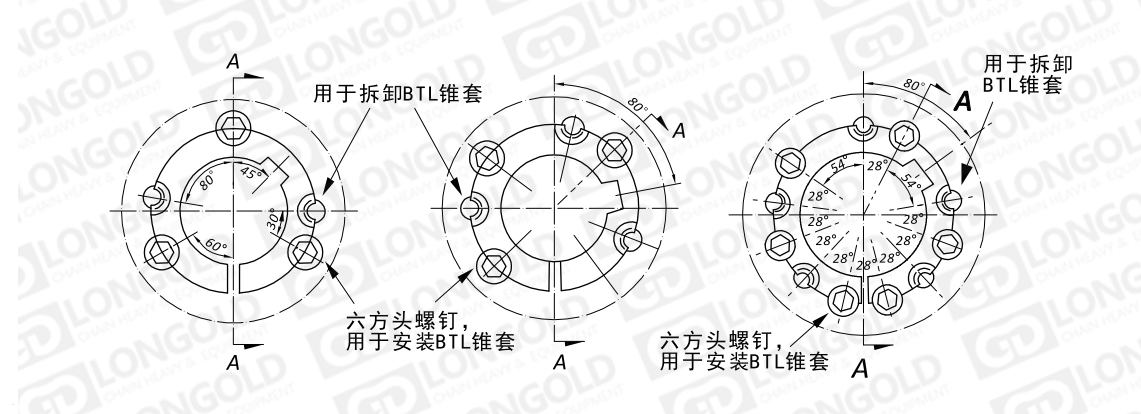

■產品本體結構詳見如上圖
上圖為6050-120100 BTL錐套尺寸圖。
■尺寸表
|
BTL錐套型號 |
A |
B |
D |
E |
L |
M |
六方頭螺釘 |
英制孔徑 |
公制孔徑 |
||
|
inch |
inch |
inch |
inch |
inch |
inch |
inch |
min |
max |
min |
max |
|
|
6050 |
9 1/4 |
5 |
9 |
6 3/4 |
1 5/8 |
4 3/8 |
3-1 1/4×3 1/2 |
4 7/16 |
6 |
80 |
150 |
|
7060 |
10 1/4 |
6 |
10 |
7 3/4 |
1 5/8 |
4 3/8 |
4-1 1/4×3 1/2 |
4 15/16 |
7 |
90 |
175 |
|
8065 |
11 1/4 |
6 1/2 |
11 |
8 3/4 |
1 5/8 |
4 3/8 |
4-1 1/4×3 1/2 |
5 7/16 |
8 |
110 |
200 |
|
10085 |
14 3/4 |
8 1/2 |
14 1/2 |
11 3/4 |
2 |
5 3/8 |
4-1 1/2×4 1/2 |
7 |
10 |
175 |
250 |
|
120100 |
17 1/4 |
10 |
17 |
14 1/4 |
2 |
5 3/8 |
6-1 1/2×4 1/4 |
8 |
12 |
200 |
300 |
型號-系列型號
根據錐套的承載能力，將錐套型號分為三大系列。如下表所示：
|
系 列 |
型號 |
形 式 |
|
輕型 |
1008-3030 |
兩個半圓光孔用以 安裝錐套螺釘 一個半圓螺釘用以 拆卸錐套 |
|
中型 |
3535-5050 |
三個半圓光孔用以 安裝錐套螺釘 兩個半圓螺釘用以 拆卸錐套 |
|
重型 |
6050-120100 |
四個半圓光孔用以 安裝錐套螺釘 兩個半圓螺釘用以 拆卸錐套 |
額定承載能力
下表為普通BTL錐套型號和扭矩參數：
|
錐套型號 |
額定扭矩 |
錐套型號 |
額定扭矩 |
||
|
lbf·in |
N·m |
lbf·in |
N·m |
||
|
1008 |
1200 |
136 |
3020 |
24000 |
2710 |
|
1108 |
1300 |
147 |
3030 |
24000 |
2710 |
|
1210 |
3600 |
407 |
3535 |
44800 |
5060 |
|
1215 |
3600 |
407 |
4040 |
77300 |
8740 |
|
1310 |
3850 |
435 |
4545 |
110000 |
12400 |
|
1315 |
3850 |
435 |
5050 |
126000 |
14200 |
|
1610 |
4300 |
486 |
6050 |
282000 |
31900 |
|
1615 |
4300 |
486 |
7060 |
416000 |
47000 |
|
2012 |
7150 |
808 |
8065 |
456000 |
51500 |
|
2517 |
11600 |
1310 |
10085 |
869000 |
98200 |
|
2525 |
11600 |
1310 |
120100 |
1520000 |
172000 |
|
1.安裝 |
|
BTL錐套型號 |
螺釘擰緊力矩 |
螺栓 |
|
|
①.對BTL錐套的孔及錐面進行清理、去油，同時清理輪體的錐孔，將BTL錐套從輪轂側裝入輪體，并對齊螺栓孔(半螺紋孔須與 半卸孔對齊)。 |
|
N.m |
個 |
inch |
|
|
|
1008 |
5.6 |
2 |
1/4" BSW |
|
|
|
1108 |
||||
|
|
1210 |
20 |
2 |
3/8" BSW |
|
|
|
1215 |
||||
|
|
1310 |
20 |
2 |
3/8" BSW |
|
|
|
1315 |
||||
|
|
1610 |
20 |
2 |
3/8" BSW |
|
|
|
1615 |
||||
|
|
2012 |
31 |
2 |
7/16" BSW |
|
|
|
2017 |
||||
|
|
2517 |
48 |
2 |
1/2" BSW |
|
|
|
2525 |
||||
|
|
|
3020 |
90 |
2 |
5/8" BSW |
|
|
|
3030 |
|||
|
2.拆卸 |
|
3525 |
112 |
3 |
1/2" BSW |
|
|
3535 |
||||
|
①.施松并拆下所有的螺釘，并放在BTL錐套的拆卸螺孔里。 |
|
4030 |
170 |
3 |
5/8" BSW |
|
|
4040 |
||||
|
|
4535 |
192 |
3 |
3/4" BSW |
|
|
|
4545 |
||||
|
|
5040 |
271 |
3 |
7/8" |
|
|
|
5050 |
||||
