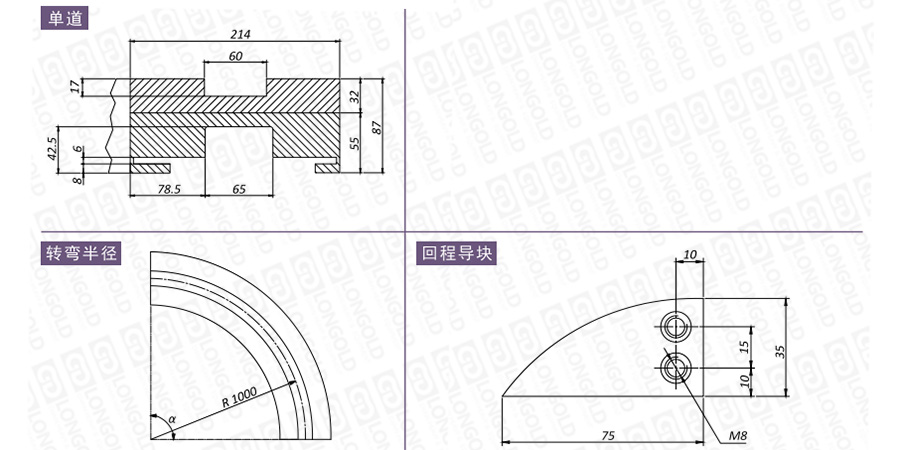

適用鏈條系列

轉彎半徑(1)

橫向節距

基本寬度

引導長度

頂部高度

總高度

PDF圖紙

DXF圖紙

系列

鏈片寬度

鏈片厚度

鉸鏈寬度

R

P

B

L

U

H

mm

mm

mm

mm

mm

mm

mm

mm

H04

HFX882M

7 1/2"

4.80

57.00

1000.00

-

214.00

0.00

32.00

87.00

請咨詢

請咨詢

總寬度

磁性轉彎軌道型號

W

轉彎角度α

mm

15°

30°

45°

60°

75°

90°

1

214

MH01GFW/600

MH01GEW/600

MH01GCW/600

MH01GBW/600

MH01GLW/600

MH01GAW/600

軌道材質

材質特性

適用鏈條

應用

頂部材質

型號表示

超高分子聚乙烯(約7百萬gr/mole)，良好的耐磨性和低摩擦系數

金屬頂板鏈，塑料頂板鏈

干燥或潤滑條件下，理想的低/中速應用。

UHMWPE/自潤滑/充油聚酰胺

如上表所示

SUPREME-L

超高分子聚乙烯(約7-9百萬gr/mole)，出眾的耐磨性，結合高級潤滑油，確保優異的滑動性能

金屬頂板鏈，塑料頂板鏈

適用于干燥或減少潤滑條件下的中/高速的應用。

用"MHD"替換"MH"

SUPREME-S

特殊高級充油聚酰胺，絕佳的耐磨性與極高的PV限值。僅用于干摩擦運行。

塑料頂板鏈

適用于干燥條件下的高速應用。

用"MHP"替換"MH"
